Knud Holscher Industriel Design och landskapsarkitekt Charlotte Skibsted samarbete med GH Form 1995, ledde till den taktila beläggningen – Pictoform.

Detta ska hjälpa till att leda Blinda och svagsynta mera säkert igenom våra städer.
I 2013 blev det ursprungliga Pictoform programmet utvecklat med större element, dessa uppfyller kraven i EU’s riktlinjer ISO/DIS 21542 för Ledstråk.


Systemet är enkelt med sina tre markeringar:

Ledlinjer
Består av avlånga upphöjda linjer vilket läggs med jämna mellanrum och betyder `Gå´.

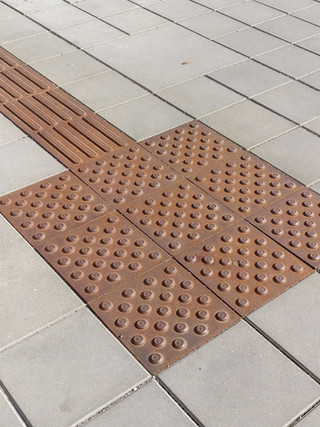

Markeringsknoppar
Placeras i fält när gångstråket upphör och betyder `full uppmärksamhet´.

Valfält
Består av ett tomt fält och läggs mitt i en gångsträcka där man har fler riktningar än ett; `Val`.

Den mörka färgen på patinerat gjutjärn har ungefär NCS kod S6020-Y70R
För att uppfylla tillgänglighetskraven ska de ha en ljuskontrast med 0,4 i jämförelse med omgivande markbeläggning.


Plattorna i gjutjärn är av Segjärn och finns med markeringsknoppar eller ledlinjer, i flera olika storlekar. Alla är 70 mm höga, förutom Pictoline plattorna i 600x600, vilka är 80mm höga.Pictoline plattorna har ett sinusmönster ingjutet. Man kan även välja att ha ett ’anti-slip’ mönster längst med de upphöjda Sinus linjerna.Alla plattor är gjutna som ett skal av gjutjärn, där hål utrymmet är fyllt med C25/30 betong, därmed lägger man plattan precis som andra plattor på väl packad barlast och komprimerad sättsand med en fog på 3-5 mm. Därefter förseglas fogarna med fog grus.

Alla gjutjärns beläggningsplattor är rekommenderade av Byggvarubedömning och Sunda Hus.

Vi har självklart även FDU-dokument och monteringsanvisningar

Skicka en gärna en mejl till ca@ghform.se om frågor
